| 类型：数字荧光示波器 | 品牌：Tektronix/泰克 | 系列：5000系列 |
| 型号：TDS5032B | 通道数：2 | 带宽：数字荧光示波器MHz |
| 采样率：TDS5032BGS/s | 记录长度：TDS5032Bk | 波形捕获率：TDS5032Bwfms/s |
| 外形尺寸：100mm | 重量：3.8kg | 加工定制：是 |
| 规格：TDS5032B |

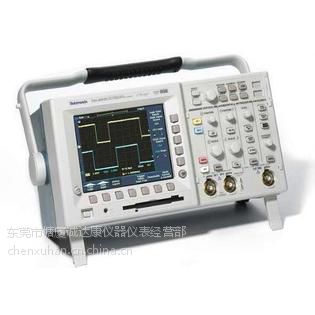

TDS5032B数字荧光示波器
东莞塘厦诚达康仪器经营部
联系人:陈先生 (经理)
手机:13763155364《24小时热线》13612753058
QQ : 1275625744
阿里旺旺：诚达康仪器
公司网址：
电子邮箱 ：chenboyq@163.com
地址：广东省 东莞市 塘厦镇 塘厦大道63号
《回收闲置仪器》《回收倒闭工厂仪器》《回收个人处理仪器》《回收仪器》
公司主营产品：回收.销售.维修.手机综合测试仪、蓝牙测试仪、网络分析仪、频谱分析仪、信号源信号发生器、数字储存示波器、功率计、频率计、LCR数字电桥、电源、数据采集仪、噪声系数分析仪、多用表校准仪、万用表、天馈线测试仪安立、温度记录仪、逻辑分析仪、色彩分析仪、光波测量系统、阻抗测试治具及附件、PCI-GPIB卡、衰减器等！！各类进口二手电子仪器仪表
二手主营；安捷伦、美国泰克、美国福禄克、艾法斯、日本菊水、北京普源、台湾固纬、德国惠美、美国吉时利、摩托罗拉、美国力科、美国韦夫特克、德国罗德施瓦茨、英国马可尼、英国施伦伯杰、日本安立(安利)、日本爱德万、、等国际知名品牌
回收专线：13763155364 陈先生 欢迎来电加Q咨询！
TDS5032B技术特点
TDS5000B系列示波器技术参数表 | ||||
垂直系统 | TDS5032B TDS5034B | TDS5052B TDS5054B | TDS5104B | |
输入通道 | 2/4 | 2/4 | 4 | |
模拟带宽(-3dB) | 350MHz | 500 MHz | 1000 MHz | |
计算的上升时间5 mV/格 (典型) | 1.15n ps | 800 ps | 400 ps | |
硬件带宽限制 | 150 MHz 或 20 MHz | |||
输入耦合 | AC | DC | GND | |
输入阻抗 | 1MW±1%或50W±1% | |||
输入灵敏度 | 1MW输入 | 1 mV/格到10 V/格 | ||
50W输入 | 1 mV/格到1 V/格 | |||
垂直分辨率 | 8 位，取平均值时大于11位 | |||
输入电压 | 1MW输入 | 在超过200 kHz 时，(150 V CAT I 在20 dB/10 时减至9 V RMS | ||
50W输入 | 5 V RMS ，峰值小于(30 V | |||
DC 增益精度 | 1.5%，偏置设为0 V | |||
偏置范围，1MW | 1 mV/格-99.5 mV/格 ±1 V | |||
偏置范围，50W | 1 mV/格-99.5 mV/格 ±1 V | |||
在相等的垂直刻度时任意两条通道的通道间隔离 | 在≤100 MHz 时≥100:1 ，>100 MHz 时≥30:1 | |||
时基系统 |
| |||
时基范围 | 200 ps/格到40 s/格 | |||
时基延迟时间范围 | 16 ns 到 250 s | |||
通道间抗扭曲范围 | ±25 ns | |||
时间增量测量精度 | ±(0.30 采样间隔) + (15 ppm * 读数) | |||
触发抖动(RMS) | 10 ps RMS (典型) | |||
长期取样速率和延迟时间精度 | 在≥1 ms 间隔上±15 ppm | |||
采集系统 |
| |||
实时采样速率 |
| |||
1通道（） | 5GS/s | 5GS/s | 5GS/s | |
2通道（） | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | |
3-4通道（） | 1.25 GS/s | 1.25 GS/s |
| |
等效取样速率（） | 250 GS/s | 250 GS/s | 250 GS/s | |
每条通道记录长度：标准内存 | 400K（1通道） | 400K（1通道） | 400K（1通道） | |
可选的1M内存 | 2M（1通道） | 2M（1通道） | 2M（1通道） | |
可选的2M内存 | 8M（1通道） | 8M（1通道） | 8M（1通道） | |
在实时分辨率（1通道）时时长 |
| |||
时间分辨率（一个快照） | 200ps(5GS/s) | |||
标准内存时长 | 80us | 80us | 80us | |
可选的1M内存时长 | 400us | 400us | 400us | |
可选的2M内存时长 | 1.6ms | 1.6ms | 1.6ms | |
采集模式 |
|
|
| |
FastAcq采集 | FastAcq优化了仪器分析动态信号和捕获罕见事件的能力 | |||
FastAcq波形捕获速率 | 100，000wfms/s | |||
取样 | 采集取样值s | |||
峰值检测 | 以所有实时取样速率捕获窄的毛刺 | |||
最小峰值检测脉宽 | 小于1ns | |||
平均 | 在平均中包括2-10，000个波形 | |||
包络 | 在最小-包络中包括2-2*10个波形 | |||
Hi-Res | 实时矩形波串平均降低了随机噪声,提高了分辨率 | |||
触发系统 |
| |||
灵敏度 |
| |||
内部DC藕合 | 0.35格DC到50MHZ，在500MHZ时提高到一格 0.35格DC到50MHZ，在1GHZ时提高到一格 | |||
外部（辅助输入） | 400mv从DC到50MHZ，在100MHZ时提高到750mv | |||
主要触发模式 | 自动，正常和单一 | |||
触发序列 | 主要延迟，按时间计算的延迟，按事件计算的延迟。所有序列可以包括触发事件后的单独水平延迟以便及时定位采集窗口. | |||
触发电平范围 |
| |||
内部 | 从屏幕中心 10格 | |||
外部（辅助输入） | 8v | |||
线路 | 固定在0v | |||
触发藕合 | DC，AC（衰减小于60HZ），HF拒绝（衰减大于30KHZ），LF拒绝（衰减小于80KHZ），噪声拒绝（降低灵敏度） | |||
触发保持范围 | 最小250ns,12s | |||
